jueves, 8 de abril de 2021

RINCÓN DEL TALLER - REALIZACIÓN DE UN PAR DE PULSADORES PARA CRONÓGRAFO.

A menudo nos encontramos con cajas para conógrafos a las que les suelen faltar los pulsadores. El principal problema es que es dificil encontrarlos y cuando aparecen cuestan más que el reloj completo. Esta idea se la ví a un compañero del foro Relojes Especiales y como podeis ver es bastante efectiva.

Lo primero que tendremos que hacer es fabricar las terrajas adecuadas para los pulsadores de nuestra caja,

A partir de aquí comienza la fabricación del pulsador preparando al superficie de la varilla, en este caso de latón.

Comemos con la terraja hasta la profundidad necesaria. Aunque nos pasemos eso se puede ajustar posteriormente.

Se taladra siempre con un diámetro menor al del tornillo para poder realizar la rosca.

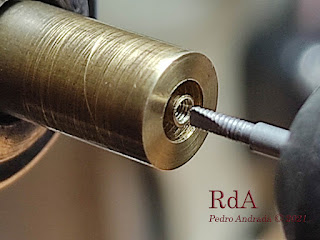

A continaucón realizamos la rosca. Esto se hace a mano y no con el torno en funcionamiento.


Torneamos el diámetro exterior del pulsador.


Los pulsadores tras cortarlos y darles la forma.

Probándolos en la caja.

Resultado final.



RELOJ DE BOLSILLO JUVENIA

Hace un tiempo un amigo me envió un movimiento Juvenia para ver que se podía hacer con el, El movimiento, además de incompleto venía sin caja.


Buscando entre mis repuestos, encontré una que podía venirle bien.

Lo primero, tornear una bata para acoplar el movimiento.

El siguiente paso es la construcción de la tija.

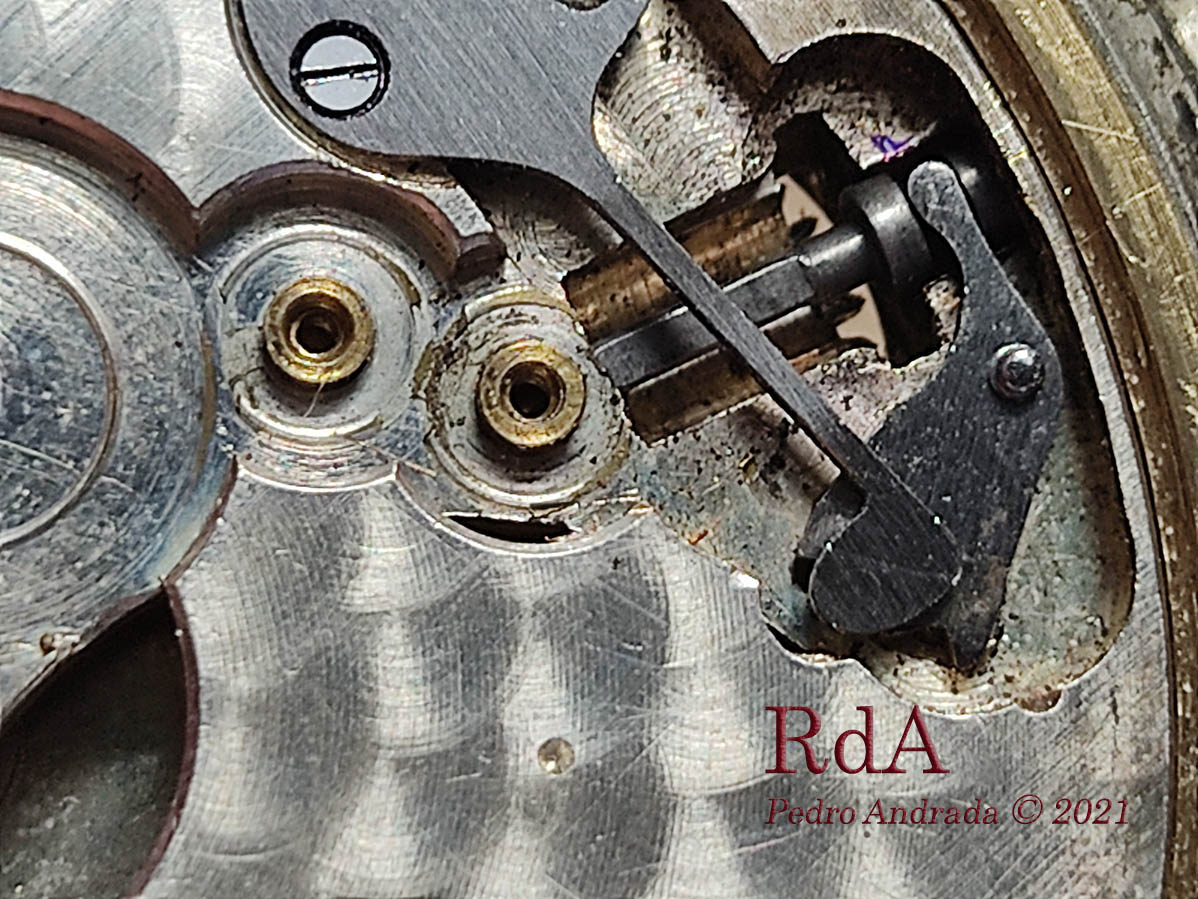

La siguiente pieza a recuperar sería la báscula ya que la original está partida. Para ello usamos una vija cuchilla de x.acto.

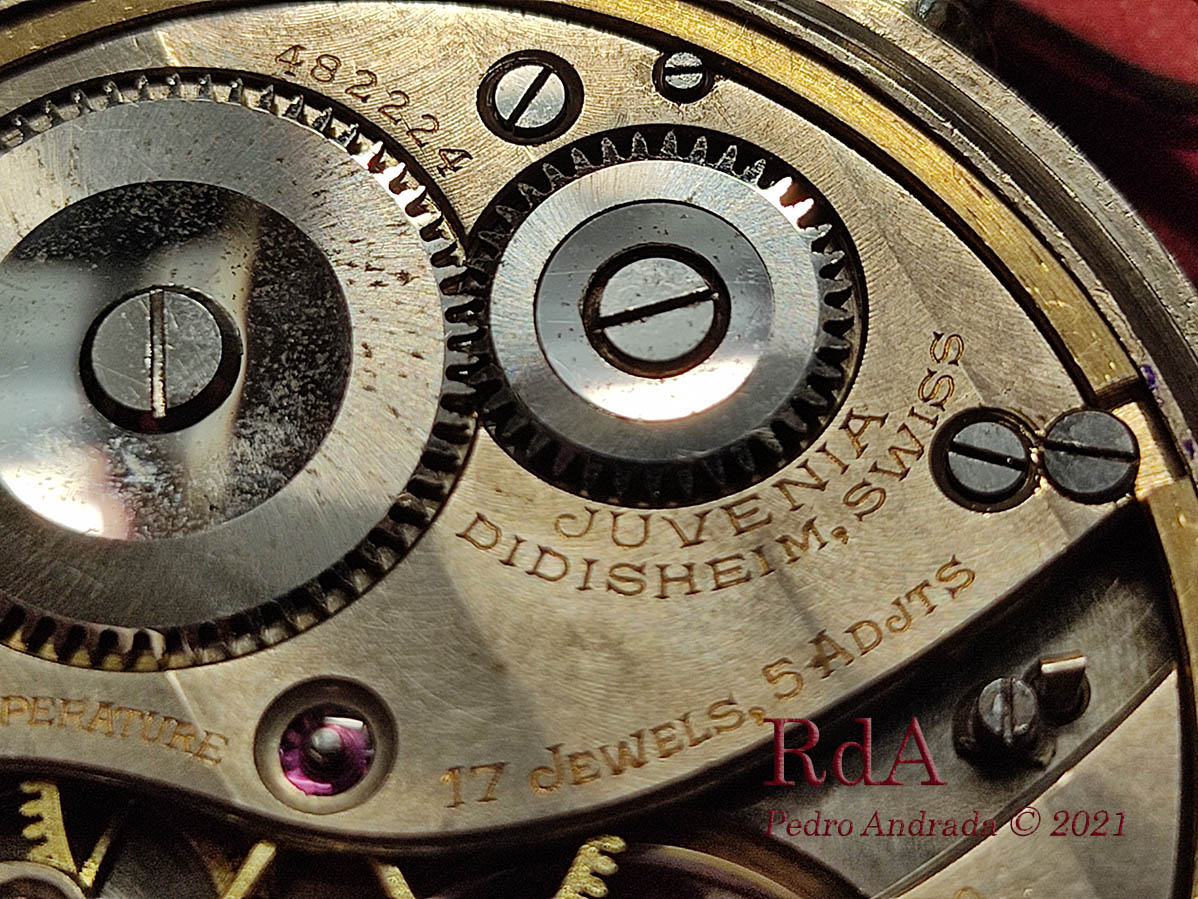

Un detalle de la esfera y sellos del movimiento.

El reloj finalizado y listo para usar.


RINCÓN DEL TALLER - TORNEANDO UN PAR DE CAJAS PARA UN MOVIMIENTO VENUS 170

La historia de esta caja vine un poco de lejos. Hace unos años, antes incluso de tener el movimiento, una relojera de USA a la que conocía por sus trabajos, Alena,  andaba buscando algunos repuestos para un calibre venus 170 de los que yo disponia, así que nos pusimos es contacto y se los envié. Todo quedó ahí hasta que hace no mucho le pregunté por el reloj y si finalmente estaba acabado a lo que me respondió que no, así que le hice una propuesta, yo haría la caja si ella buscaba un diseño atractivo y fabricaba una parte de la tapa. Este ha sido el resultado.

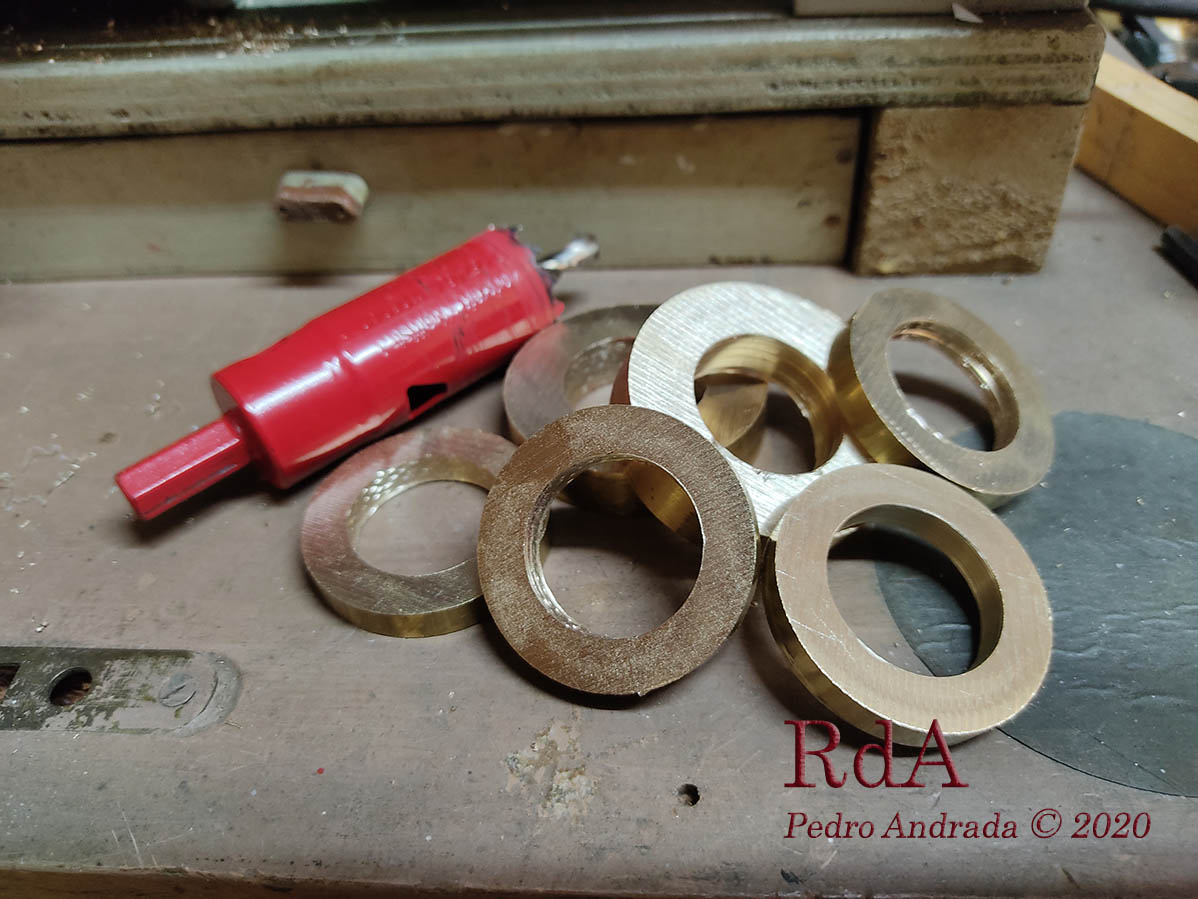

Como siempre, empezamos con los discos de latón. En este caso y para ahorrar faena he taladrado el centro usando una broca de 25mm.

Siguiente paso tornear el interior para acoplar la máquina.

Acabando con los biseles y bata de la máquina.

Y aquí las formas básicas de la caja acabadas.

Hora de dar las formas. Ya sabéis que suelo usar una plantilla de papel dibujada con Corel que luego pego con pegamento de barra. El sobrante se corta con una sierra de joyero.

Hecha la aproximación hay que ajustar. Para eso he fabricado unos discos de madera a los que he pegado papel de lija de diferentes granos. El resto un poco de trabajo en el torno.

Y aquí las dos cajas con las formas básicas.

Hora de taladrar los agujeros para tija, pulsadores y asas.

Para las asas he fabricado un macho. Y este es el resultado.

Por último, y para poder dar la forma definitiva, he fabricado una bata en delrin que me permitirá sujetar la caja al torno sin dañar las diferentes secciones interiores.

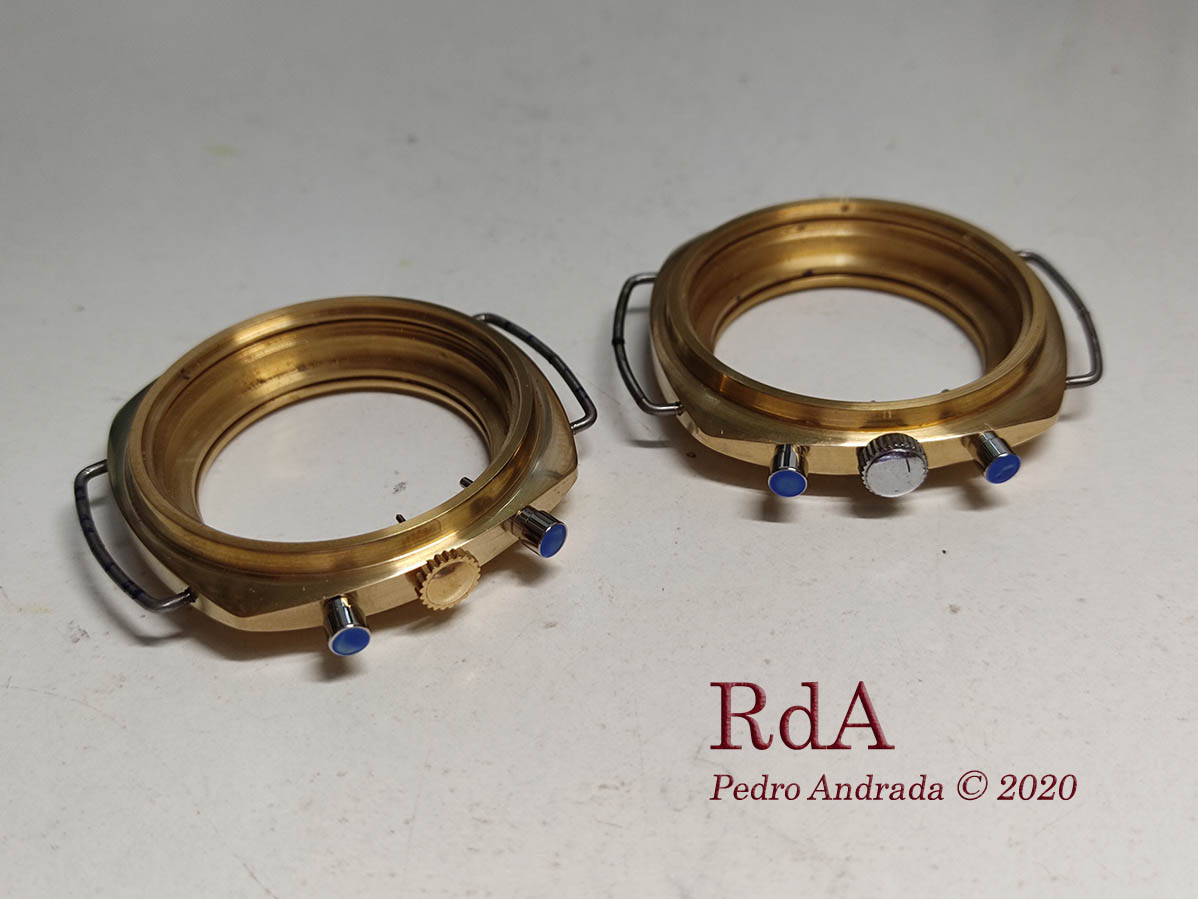

Y por fin tenemos las cajas a falta de fijar asas, rodiar y fijar pulsadores.

La idea inicial era la de soldar las patas después de fijar la rosca con fijatornillos, algo que no daba seguridad por el grosor del asa, así que he decidido ponerle una camisa como refuerzo, dejando las cajas listas para rodiar.





Tras el rodiado.

Finalmente mi caja reloj finalizado tras poner cristales y movimiento. La segunda partió de viaje a USA.
